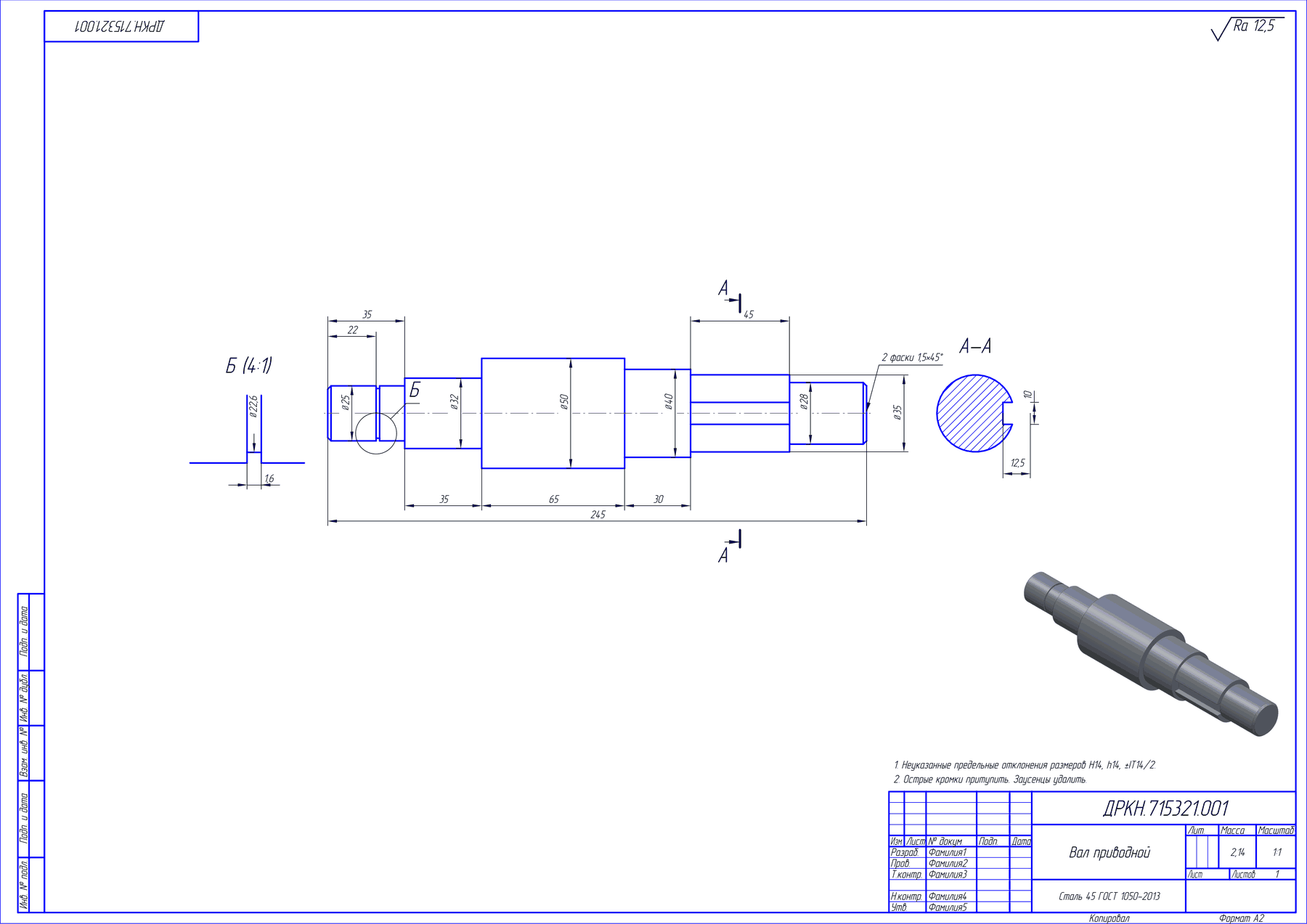

A2 · 1:1

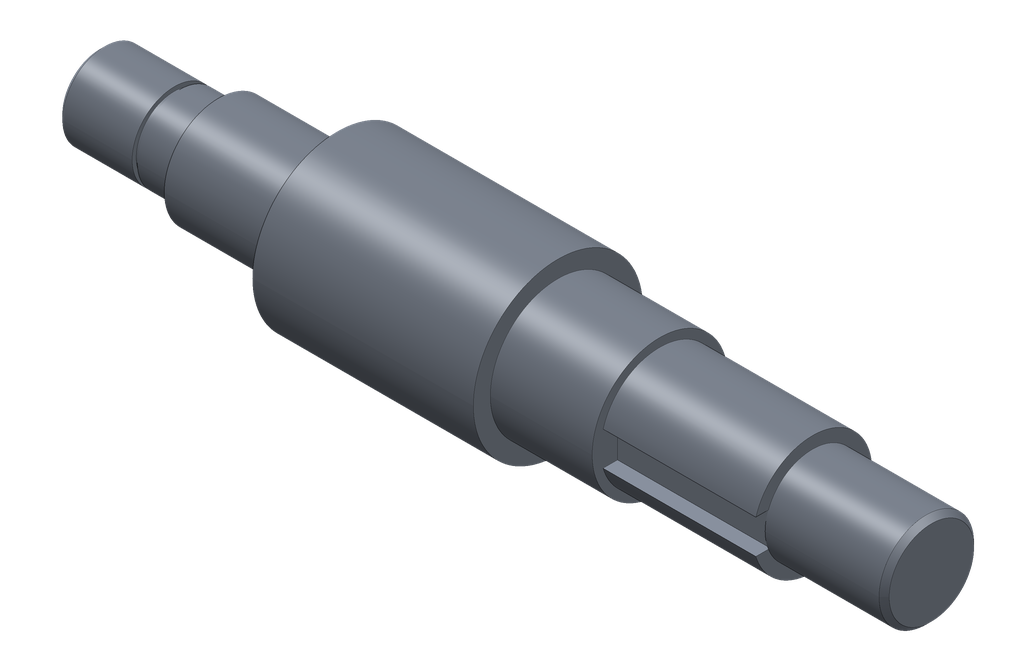

Вал приводной
Главный вид, сечение, выносной элемент б (4:1).
КонструкторуСнять 1 замечание оформления.
Первый вариант, до ручной доводки
STEP · IGES · BREP → DXF · PDF · SVG · PNG
Первый вариант КД из STEP
За минуты вместо дней
Загрузите 3D-модель — получите лист с видами, разрезами, размерами и основной надписью. Посмотреть можно бесплатно и без регистрации.
Не загружайте конфиденциальные модели без согласованных условий. Для рабочего парка — NDA и закрытый контур.
- A2 · М 1:1
- 3 изображения
- 18 размеров
- аудит размерной схемы: 0 замечаний
- A3 · М 1:2,5
- 3 изображения
- 18 размеров
- аудит размерной схемы: 3 замечания
- A4 · М 1:4
- 2 изображения
- 15 размеров
- аудит размерной схемы: 0 замечаний
- A3 · М 1:2
- 3 изображения
- 25 размеров
- аудит размерной схемы: 2 замечания
- A3 · М 1:2
- 2 изображения
- 20 размеров
- аудит размерной схемы: 1 замечание
02
Как это работает
-

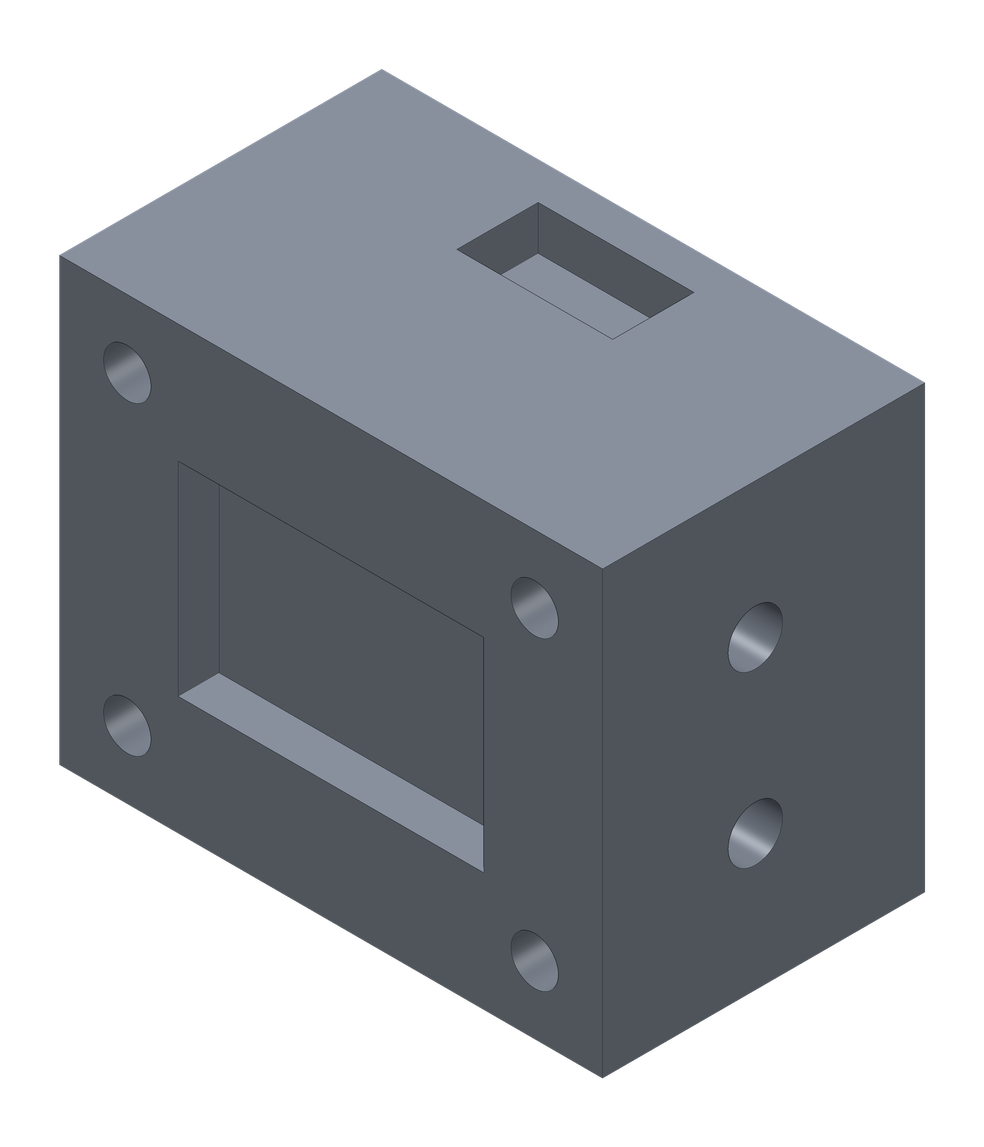

STEP · деталь
01 · Загрузка
STEP, IGES или BREP. Сборка или деталь.
-
Анализ геометрии
- класс: корпусная деталь
- габарит 220 × 170 × 130 мм
- отверстий: 6
- плоскостей симметрии: 3
- главный вид — разрез · сечение А–А
02 · Анализ геометрииОпределение класса детали, главного вида, необходимых разрезов и сечений.
-

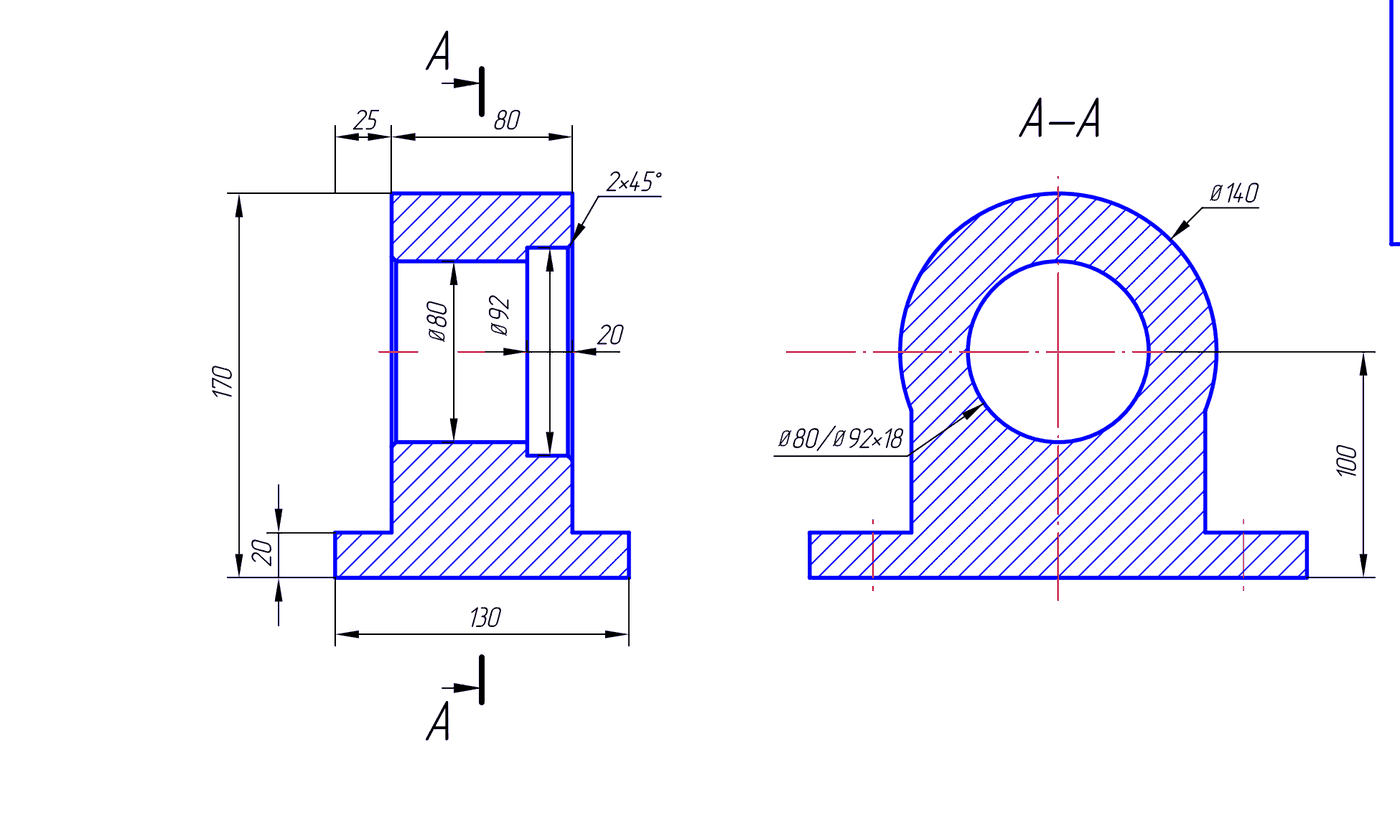

Проекции · штриховка · размеры
- 18 размеров
- отверстия 6 из 6
03 · ПостроениеПроекции с удалением невидимых линий, штриховка разрезов, простановка размеров, компоновка на листе.
-
A3 · М 1:2,5
- ГОСТ 2.104
- DXF · PDF · SVG · PNG

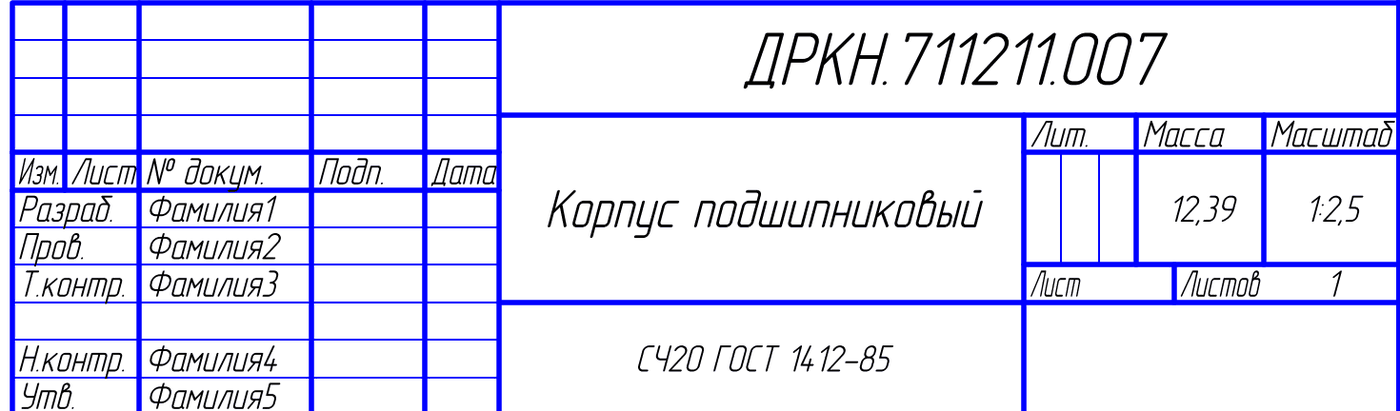

04 · ЛистРамка, основная надпись по ГОСТ 2.104, спецификация для сборки. Выгрузка в DXF — редактируется в вашей САПР.

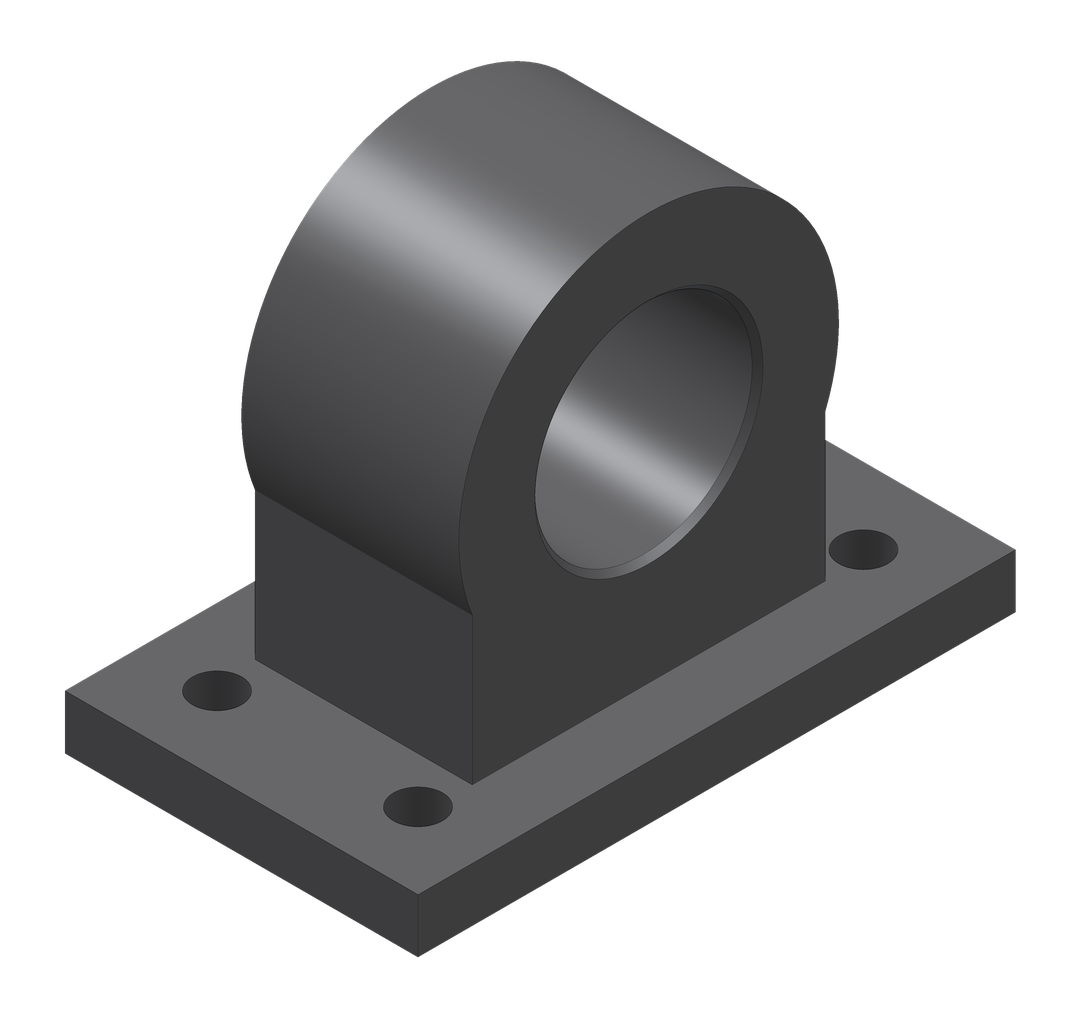

Кадры — реальный лист «Корпус подшипниковый» (ДРКН.711211.007, A3): наглядное изображение модели и вырезки из построенного листа; подписи — из отчёта движка.
03
Что получается
Реальные листы, построенные автоматически. Показаны как есть, до ручной доводки.
A2 · 1:1
A3 · 1:2,5

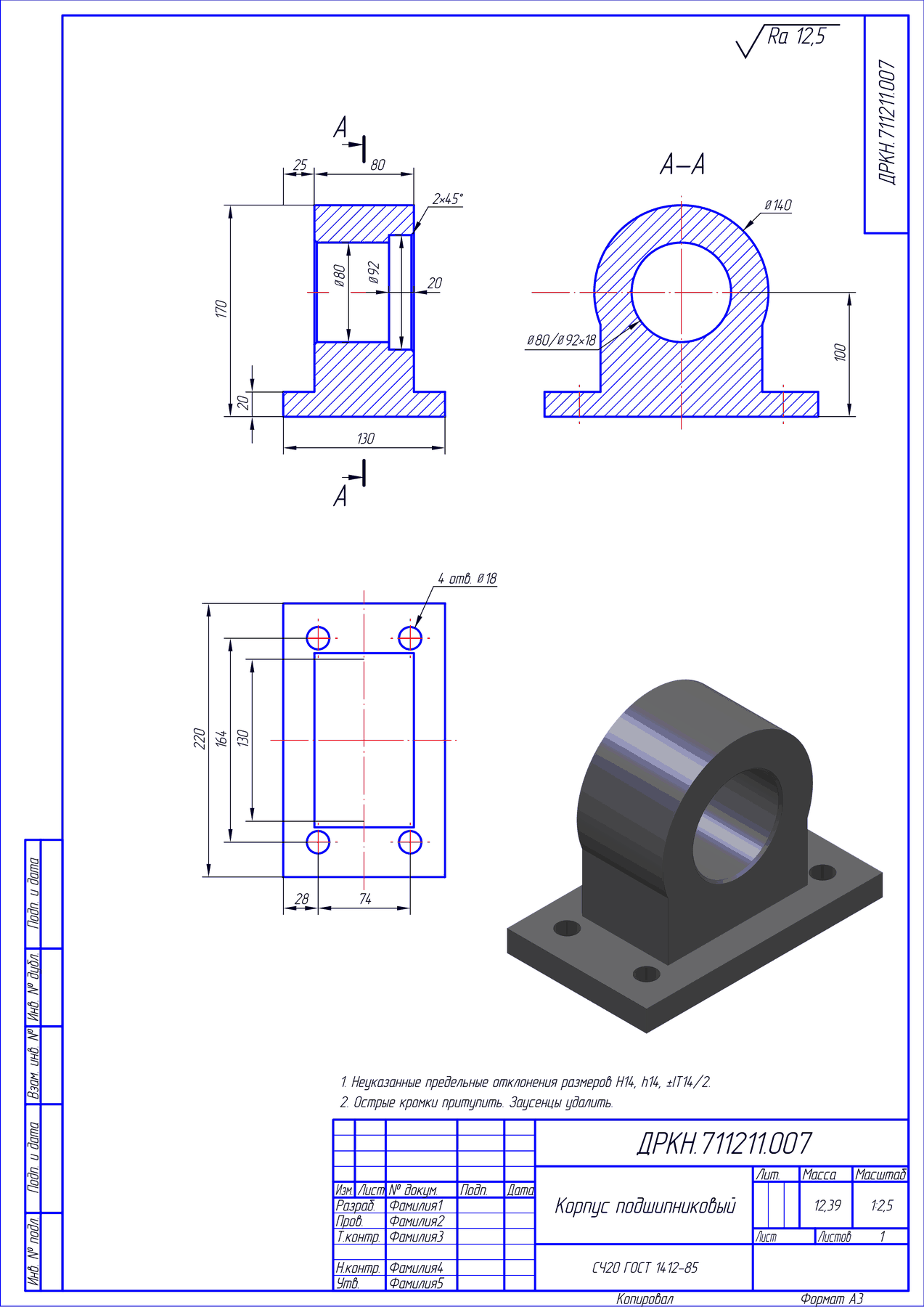

Корпус подшипниковый
Разрез, вид сверху, сечение.
КонструкторуДовести выносные линии 2 размеров до контура.
Первый вариант, до ручной доводки
A3 · 1:2

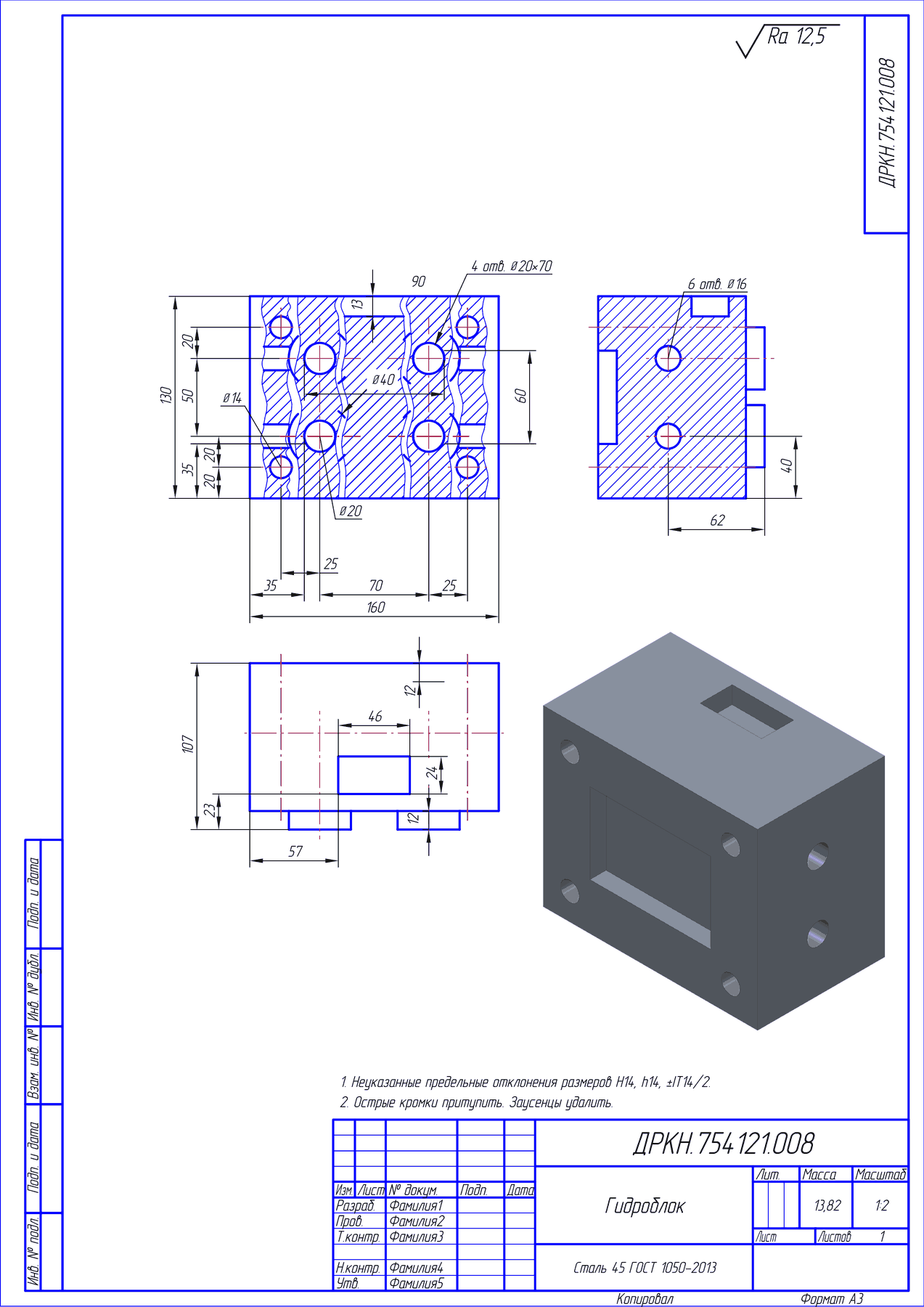

Гидроблок
Вид с местным разрезом, вид сверху, сечение.
Конструктору4 уровня размерной цепи требуют решения — уточнить по 3d; снять 3 замечания оформления; довести выносные линии 2 размеров до контура.
Первый вариант, до ручной доводки
A3 · 1:2

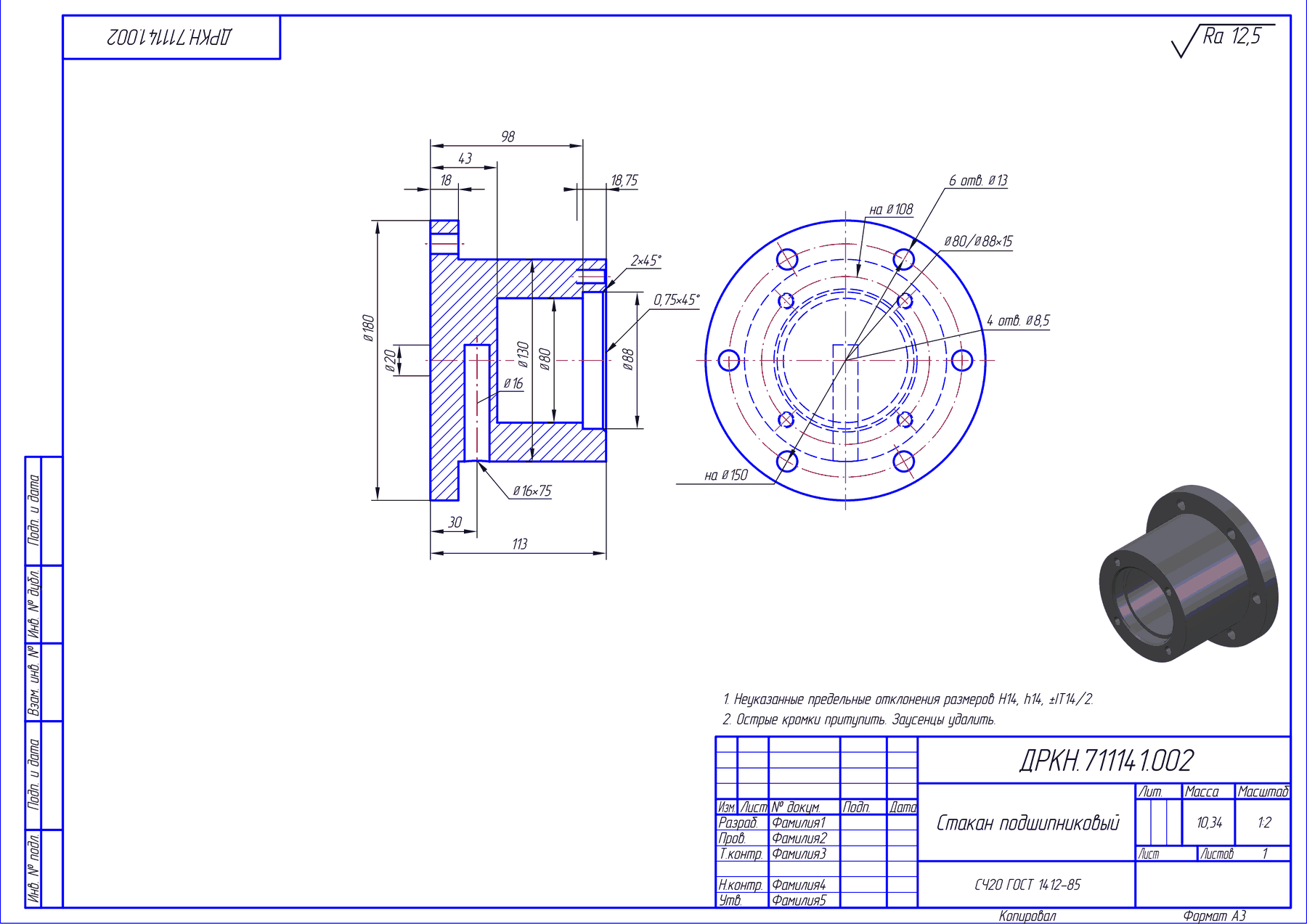

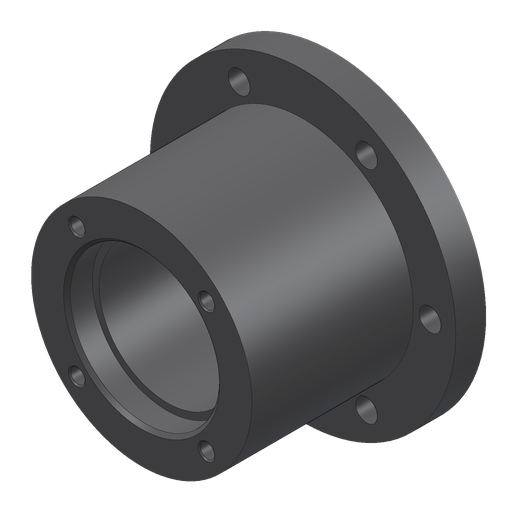

Стакан подшипниковый
Разрез, вид слева.
КонструкторуДовести выносные линии 1 размера до контура.
Первый вариант, до ручной доводки

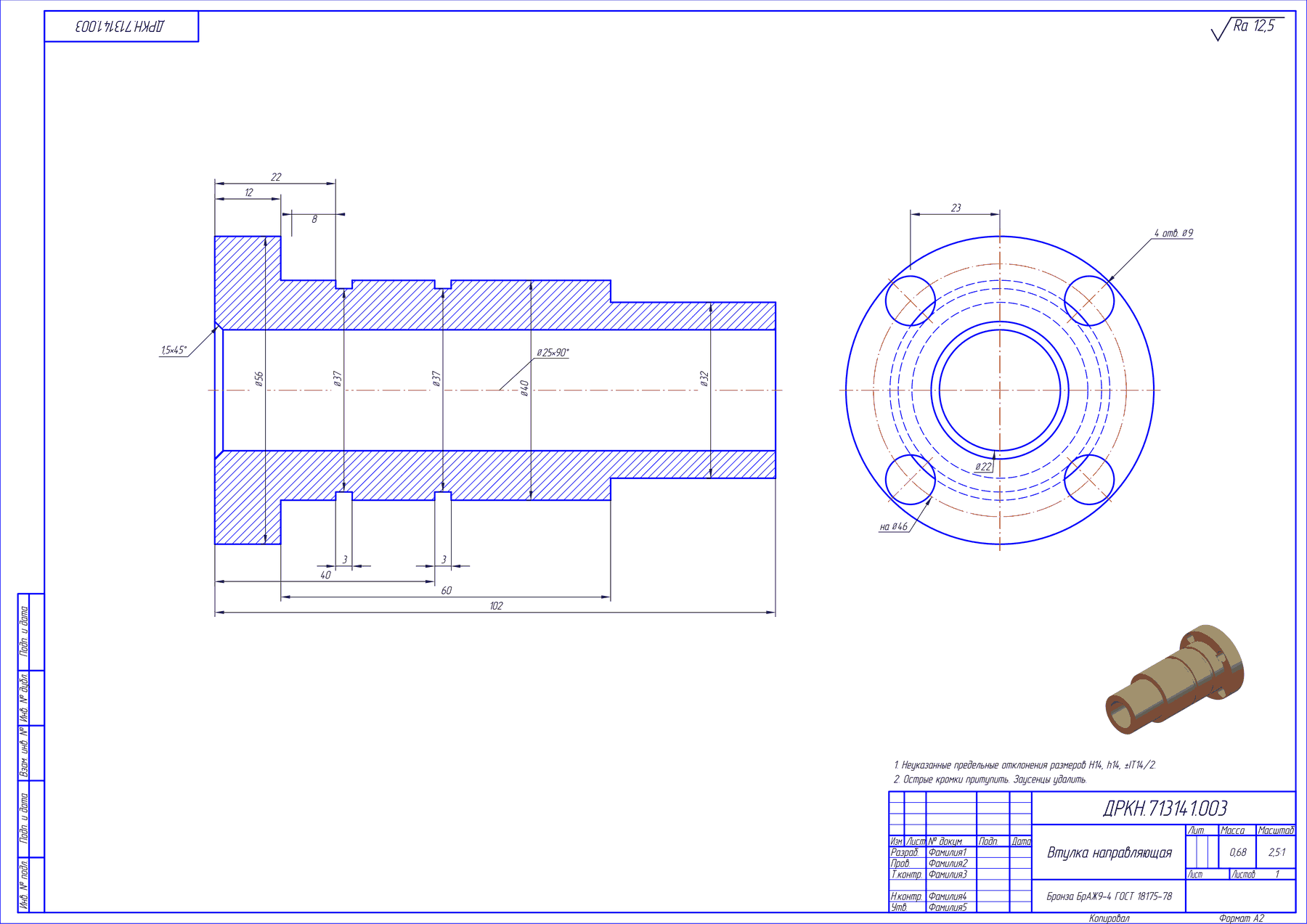

A2 · 2,5:1

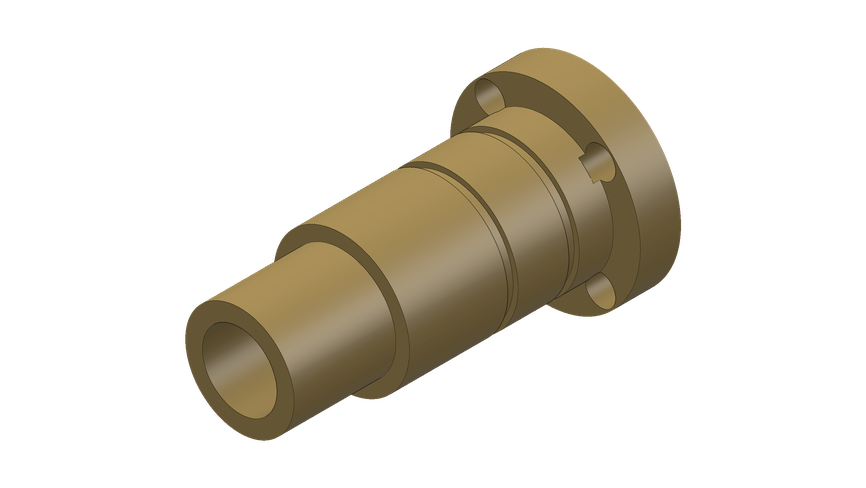

Втулка направляющая
Вид с местным разрезом, вид слева.
КонструкторуДовести выносные линии 1 размера до контура; подтвердить класс детали.
Первый вариант, до ручной доводки
A3 · 1:2

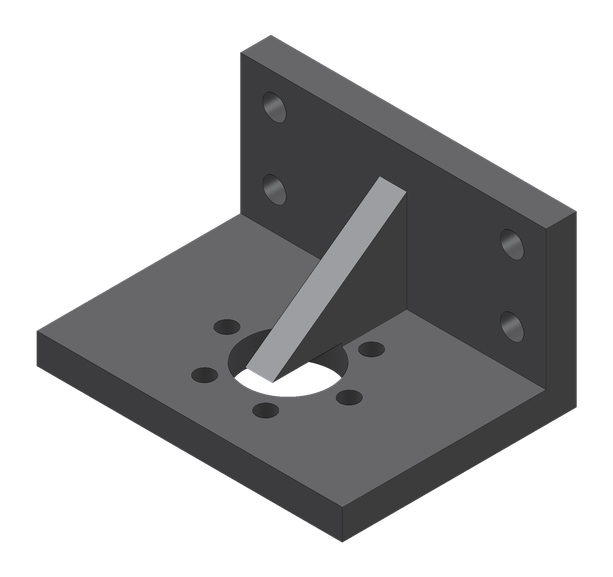

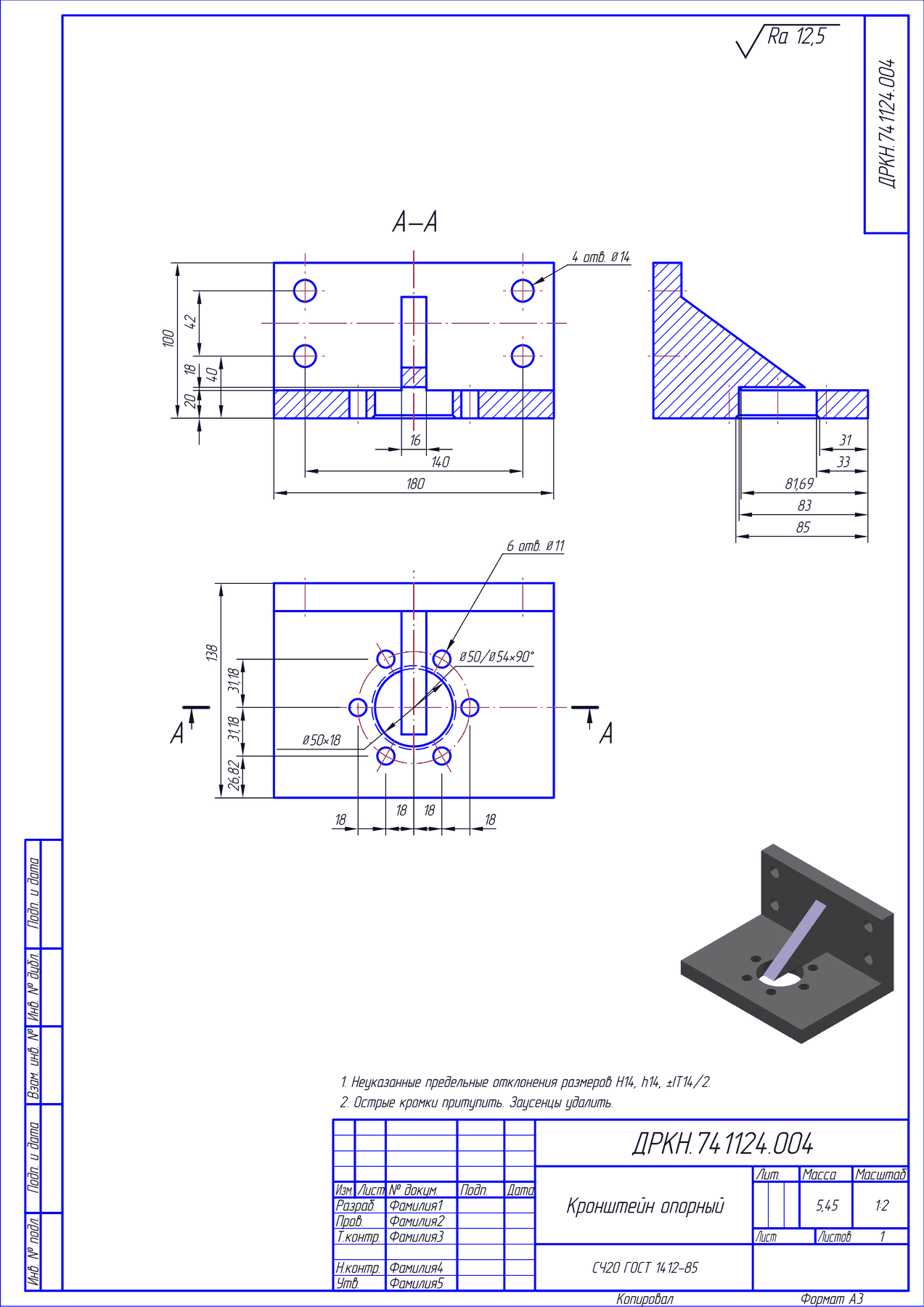

Кронштейн опорный
Разрез а–а, вид сверху, сечение.
КонструкторуСнять 1 замечание оформления.
Первый вариант, до ручной доводки

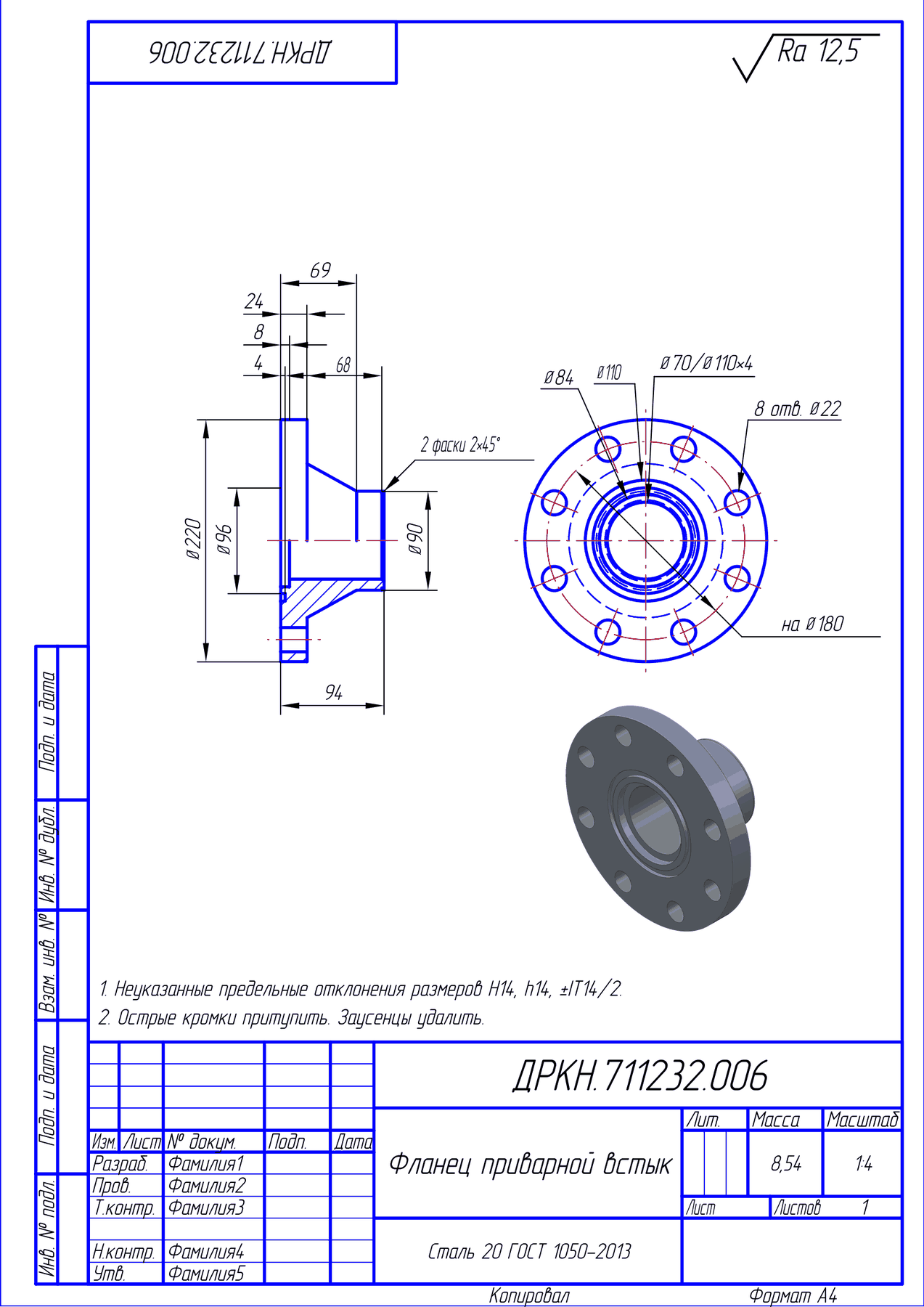

A4 · 1:4

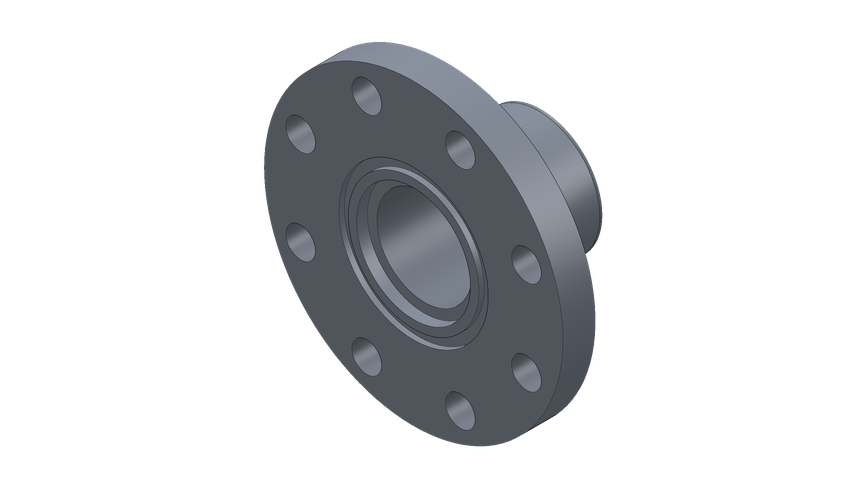

Фланец приварной встык
Вид с разрезом, вид слева.
Первый вариант, до ручной доводки
A4 · 1:2,5

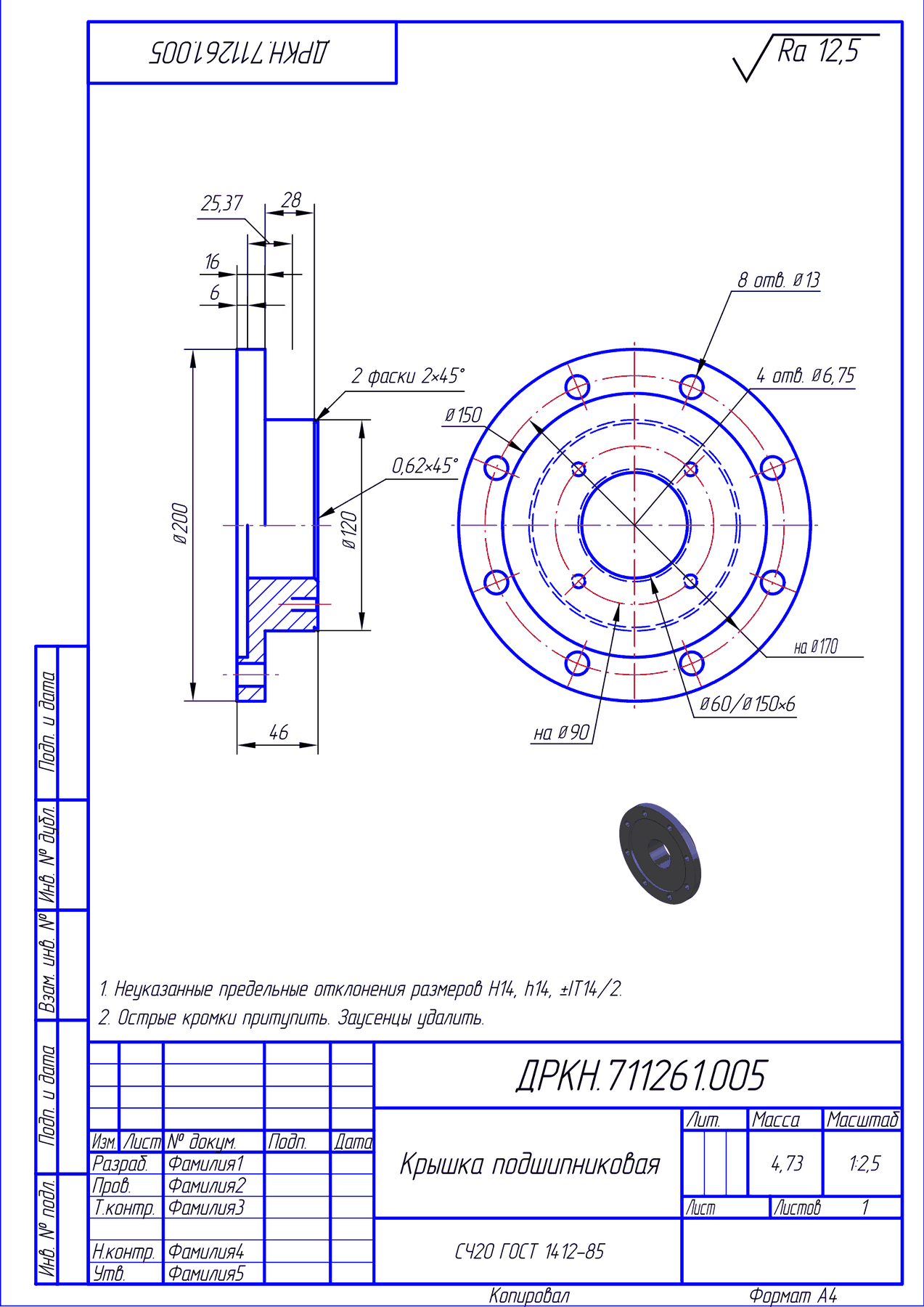

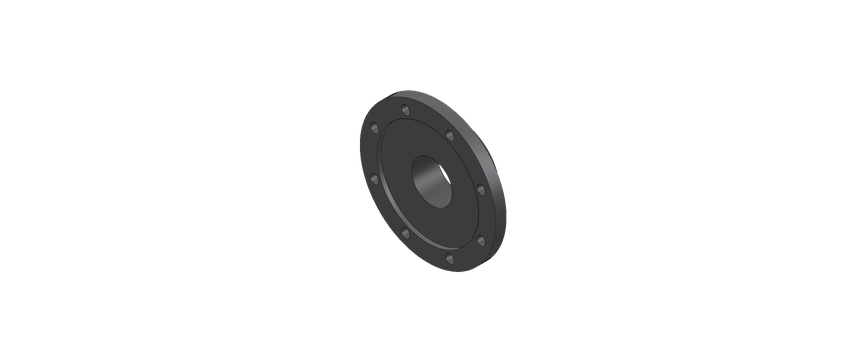

Крышка подшипниковая
Вид с разрезом, вид слева.
КонструкторуДовести выносные линии 1 размера до контура.
Первый вариант, до ручной доводки
Под каждым листом: что конструктор дописывал руками. Формат, масштаб, состав изображений, число размеров и замечания — из машинного отчёта каждого листа.
04
Паспорт качества
Каждый лист проходит машинный нормоконтроль по правилам ГОСТ 2.303, 2.304, 2.305, 2.307: жёсткий контроль оформления, аудит размерной схемы и ворота выпуска. Числа — из отчёта регрессии движка.
29
эталонных листов регрессии: формат, масштаб, состав размеров, контроль и ворота сверяются при каждом изменении движка
регрессия листов · волна 11
1 561
автотест движка в полном прогоне pytest
отчёт W11 · 07.09.2026
9правил
аудита размерной схемы Р1–Р9 — у каждого пункт и дословная цитата стандарта
ГОСТ 2.307-68 · 2.305-2008 · 2.316-2008
0,8мм
наименьшее расстояние между линиями, которое проверяет жёсткий нормоконтроль
ГОСТ 2.303-68 п. 6 табл. 2
ГОСТ 2.307-68 · п. 2.13Р1 · стр. 7
Конец выносной линии или остриё стрелки не на линии изображения
«Выносные линии проводят от линий видимого контура, за исключением случаев, указанных в пп. 2.14 и 2.15…»
ГОСТ 2.307-68 · п. 1.14Р4 · стр. 4
Замкнутая размерная цепь без справочного размера
«Размеры на чертежах не допускается наносить в виде замкнутой цепи, за исключением случаев, когда один из размеров указан как справочный (см. черт. 1).»
ГОСТ 2.307-68 · п. 1.7Р7 · стр. 3
Повтор размера одного и того же элемента
«Не допускается повторять размеры одного и того же элемента на разных изображениях, в технических требованиях, основной надписи и спецификации. Исключение составляют справочные размеры, приведенные в п. 1.5, перечислениях б и ж.»
ГОСТ 2.307-68 · п. 1.1Р9 · стр. 2
Величина или положение поверхности не следуют из размерных чисел листа
«Основанием для определения величины изображенного изделия и его элементов служат размерные числа, нанесенные на чертеже.»
ГОСТ 2.307-68 · п. 2.32Р2 · стр. 11
Знак у размерного числа не отвечает геометрии элемента
«При нанесении размера радиуса перед размерным числом помещают прописную букву R.»
ГОСТ 2.316-2008 · п. 4.7Р6 · стр. 5
Линия-выноска со стрелкой на осевой линии
«Линию-выноску, отводимую от линий видимого и невидимого контура, а также от линий, обозначающих поверхности, заканчивают стрелкой (см. рисунок 1б, в). На конце линии-выноски, отводимой от всех других линий, не должно быть ни стрелки, ни точки (см. рисунок 1г).»
ГОСТ 2.303-68 · п. 6 табл. 2жёсткий контроль · стр. 8
Расстояние между линиями не меньше наименьшего различимого
«Наименьшая толщина линий и наименьшее расстояние между линиями в зависимости от формата чертежа должна соответствовать указанным в табл. 2»
ГОСТ 2.305-2008 · п. 4.9состав изображений · стр. 7
Изображений столько, сколько нужно для полного представления
«Количество изображений (видов, разрезов, сечений) должно быть наименьшим, но обеспечивающим полное представление о предмете…»
ГОСТ 2.304-81 · табл. 1шрифт · стр. 3
Надписи чертёжным шрифтом типа А
«Шрифт типа А (d = h/14)»
Результат контроля — часть каждого листа: замечания и решения, которые движок оставил конструктору, показаны на странице задачи вместе с предпросмотром. Нормоконтроль и подпись остаются за конструктором.
05
Что делает сервис и что остаётся вам
Мы не притворяемся, что чертёж выходит готовым. 3D-модель просто не содержит части сведений, которые нужны на листе.
Делает сервис
- виды, разрезы, сечения, местные виды
- удаление невидимых линий
- штриховку по материалу
- размерные цепи по геометрии
- рамку и основную надпись по ГОСТ 2.104
- спецификацию и позиции для сборок
- машинный контроль оформления
Остаётся конструктору
- назначение баз
- предельные отклонения и посадки
- допуски формы и расположения
- шероховатость поверхностей
- технические требования
- решения по технологии изготовления
- нормоконтроль и подпись
Результат — первый вариант. Ответственность за выпуск документации остаётся за конструктором.
06
На чём работает
Честная матрица. Если ваша деталь вне области — сервис скажет это до генерации, а не после оплаты.
| Класс | Статус |
|---|---|
| Тела вращения: валы, втулки, оси, диски | Поддерживается |
| Призматические детали: плиты, планки, корпуса простой формы | Поддерживается |
| Фланцы, крышки, проставки | Поддерживается |
| Кронштейны, сварные узлы | Частично: разделка швов вручную |
| Листовые детали с гибкой | Частично: развёртка не строится |
| Сборки до 30 позиций | Поддерживается |
| Литые корпуса сложной формы | Вне области |
| Пружины, зубчатые колёса, резьбовые изделия | Вне области: требуются условные изображения |
Список расширяется. Если вашего класса тут нет — напишите, посмотрим на вашей модели.
07
Цены
Генерация и просмотр — бесплатно.
A4
400 ₽
A3
600 ₽
A2
900 ₽
A1
1 400 ₽
A0
2 000 ₽
НДС не облагается в связи с применением упрощённой системы налогообложения. Счёт-фактура не выставляется.
Регистрация нужна только для скачивания. Подробнее о ценах и возврате
08
Ваши модели остаются вашими
01
Инфраструктура и базы данных размещены в России. Трансграничной передачи нет.
02
Модели и результаты не используются для обучения моделей машинного обучения. Ни наших, ни чужих.
03
Доступ к задаче — только у владельца. Ссылки на скачивание подписанные и короткоживущие.
04
Исходные модели удаляются через 7 суток. Необратимо.
09
Для предприятий
Если сервис подошёл, но нужно, чтобы он работал по вашим правилам:
- основная надпись и обозначения по стандарту предприятия
- отчёт о применимости на вашем парке деталей — для обоснования закупки
- работа под NDA, при необходимости — закрытый контур на вашем оборудовании
Настройка и внедрение —от 300 000 ₽.
